ОСНОВНЫЕ ХАРАКТЕРИСТИКИ И ВОЗМОЖНОСТИ:

• Датчик  - газоразрядный счётчик Гейгера-Мюллера СБТ-9
• Диапазон показаний МЭД – от 0 до 999 мкР/ч
• Диапазон показаний ЭД – от 0 до 999 мР
• Цикл счёта – 33 сек.
• Цифровая индикация счёта импульсов со звуковым сопровождением  (щелчками), с возможностью отключения звука.
• Звуковая и визуальная сигнализация превышения установленного порога МЭД   с возможностью выбора: 30 мк/Р, 60 мк/Р, 120 мк/Р, 250 мк/Р
• Возможность включения подсветки экрана
• Предупреждение на экране о разряде батареи питания
• Время непрерывной работы в условиях естественного радиационного фона - 200 часов.
• Диапазон рабочих температур – от минус 10 до плюс 40° С
• Габаритные размеры – 134 Х 70 Х 26 мм
• Масса (с батареей питания) – 0,145 кг.

КРАТКОЕ ОПИСАНИЕ ПРИБОРА:

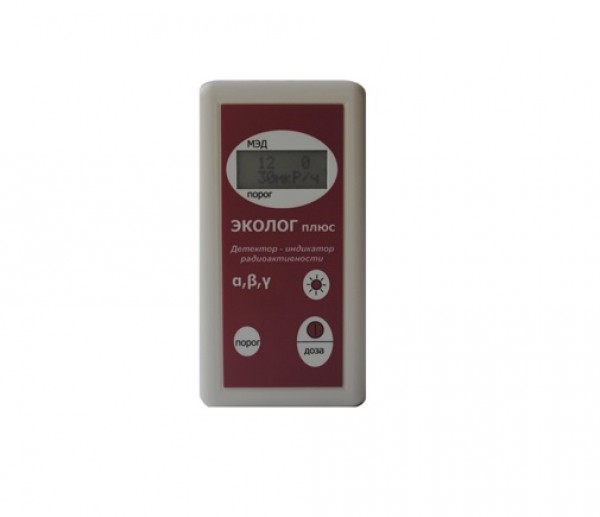

На лицевой панели находится жидкокристаллический индикатор (далее – экран), на котором в верхней строке отображаются цифровые значения МЭД, а в нижней строке – величина установленного порога срабатывания сигнала тревоги. Также на лицевой панели расположены три кнопки управления:

большая кнопка включения/выключения прибора, сброса показаний, индикации дозы и отключения звука;

кнопка включения подсветки экрана;

кнопка выбора порога срабатывания сигнала тревоги.

На задней стороне корпуса расположен отсек питания прибора.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ:

Включается прибор нажатием большой кнопки и удержанием её нажатой более 2-х секунд, до момента появления на экране надписи «ЭКОЛОГ» и «ГОТОВ К РАБОТЕ», после чего, если кнопку отпустить, прибор начинает цикл измерения.

Если кнопку удерживать далее, на экране появится надпись «ЗВУК  ВКЛ / ВЫКЛ», а затем – надпись «ЗВУК ОТКЛЮЧЕН», после чего надо кнопку отпустить и прибор будет работать без звука.

После включения прибора в верхней строке экрана справа появляется число, которое отражает текущее, регистрируемое датчиком излучение на протяжении цикла измерения 33 секунды. После окончания цикла это число переносится в левую часть экрана, а справа обнуляется и начинается новый цикл измерения. После третьего цикла измерения число слева на экране уже становится подсчитанным средним значением МЭД, и после каждого последующего цикла становится всё более точным.

В случае превышения установленного порога МЭД, по окончании цикла измерения, срабатывает тревожный звуковой сигнал и на экране появится надпись «! ОПАСНО !». Звучание этого сигнала можно прекратить кратковременным нажатием большой кнопки. Порог МЭД можно выбрать, нажав кнопку «ПОРОГ». Кратко нажав большую кнопку, можно также обнулить (сбросить) показание МЭД.  При этом на экране появится значение накопленной дозы в миллиРентгенах (мР) за время, пока прибор был включён. После этого автоматически цикл измерения начнёт заново.

Чтобы выключить прибор, надо большую кнопку удерживать нажатой 3 секунды, пока на экране не появится надпись «РАБОТА ОКОНЧЕНА», затем кнопку отпустить и прибор выключится.

КАК ПРОВОДИТЬ ОБСЛЕДОВАНИЕ:

Поскольку ионизирующее излучение имеет вероятностный характер, то в отдельных циклах счёта показания могут значительно отличаться. Особенно это проявляется при низких (фоновых) уровнях излучения. Следует помнить, что чем больше циклов измерений, тем точнее оценка уровня радиации.

Для определения степени радиационного загрязнения надо сначала оценить значение естественного фона, увидев на экране усредненную величину МЭД. Затем обнулить показания и приблизить прибор как можно ближе к интересующей Вас точке или предмету. Наиболее чувствительной к гамма-излучению является  задняя сторона  корпуса прибора.

Для обнаружения потока альфа- и бета-частиц надо приблизить к объекту отверстие на верхней торцевой поверхности прибора, обозначенное «, ПРИЁМ». Значительное превышение показаний прибора над значением естественного фона означает, что объект имеет радиоактивное загрязнение.
