Противогаз выпускается :
ПШ-40ЭРВ – одноканальный с воздухоподводящим шлангом длиной 40 м; В одноканальном противогазе работает один человек. Чистый воздух для дыхания забирается за пределами загрязнённой зоны и электроручной воздуходувкой по шлангам подаётся под лицевые части (шлем-маски), создавая под ними небольшое избыточное давление, благодаря чему обеспечиваются достаточно комфортные условия для дыхания, и исключается возможность подсоса загрязнённого воздуха. Выдох воздуха производится через клапан выдоха лицевой части.
Противогазы ПШ-ЭРВ различаются: материалом, из которого сделан воздухоподводящий шланг – резинотканевый рукав или шланг ПВХ; лицевой частью ШМП или ППМ; количеством каналов – для одновременной работы одного или двух человек.
Область применения:
работа в замкнутых ёмкостях, колодцах, отсеках и т. п. в самых различных областях хозяйственной деятельности. При работе в емкостях не допускается длительный контакт резинотканевых шлангов противогаза с остатками нефтепродуктов в жидкой и жидко-капельной фазе.

3. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

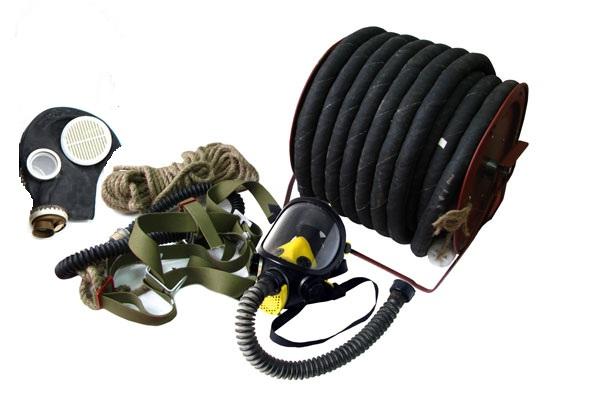

3.1 Противогаз одноканальный состоит из лицевой части, двух соединительных трубок, пояса страховочного, постоянного и съёмного шлангов, барабана и воздуходувки. Соединённые последовательно соединительные трубки и шланги образуют один воздуховод между лицевой частью и воздуходувкой.

3.2 На соединительной трубке установлен дроссель для регулирования подачи воздуха.

3.3 Страховочный пояс состоит из ремня, лямок и сигнально-спасательной верёвки. На левой лямке с помощью угольника закреплена соединительная трубка, а на ремне с помощью скобы и гайки – шланг. Сигнально-спасательная верёвка привязана со стороны спины к лямкам пояса.

3.4 Воздуходувка представляет собой центробежный вентилятор с ручным и электрическим приводом. Ручной привод осуществляется рукояткой через повышающий редуктор, электрический - электродвигателем с двойной изоляцией. Переключение с одного вида привода на другой автоматическое с помощью обгонной муфты. Электродвигатель снабжен кабелем с вилкой.

3.5 Воздуходувка закреплена внутри барабана, а приводной вал для рукоятки выведен наружу.

3.6 Барабан установлен на подставке поз.6, снабжённой ручками для переноски.

3.7 Одноканальный противогаз ПШ-40ЭРВ имеет один постоянный и один съёмный шланги по 20 м, соединённые между собой последовательно с помощью резьбового соединения.

3.8 Противогаз ПШ-40ЭРВ можно использовать без съёмного шланга.

3.9 В положении транспортирования и хранения тарой для упаковки противогаза ПШ-40ЭРВ служит барабан и сумка.

Внутрь барабана укладывают:

У противогаза ПШ-40ЭРВ: полиэтиленовый мешок с лицевыми частями и руководством по эксплуатации, рукоятку воздуходувки и кабель электродвигателя;

На барабан у всех противогазов наматывают в два слоя постоянный шланг. На штуцер шланга навинчивают гайку и заглушку с завязками для крепления к щеке барабана.

В сумку укладывают смотанный в бухту съёмный шланг и страховочный пояс в сборе с трубками и дросселем.

3.10 Чистый воздух воздуходувкой забирается за пределами загрязнённой зоны и по шлангам подаётся под лицевую часть, создавая под ней небольшое избыточное давление, благодаря чему обеспечиваются достаточно комфортные условия для дыхания, и исключается возможность подсоса загрязнённого воздуха.

Выдох и сброс избыточного воздуха производится через клапан выдоха лицевой части.

Подача воздуха регулируется дросселем путем частичного пережима соединительной трубки или изменением частоты вращения рукоятки.

3.11 Для повышения безопасности работы служит страховочный пояс с сигнально-спасательной верёвкой

4. МЕРЫ БЕЗОПАСНОСТИ ПРИ ПОДГОТОВКЕ ИЗДЕЛИЯ И ИСПОЛЬЗОВАНИИ

 4.1 К работе с противогазом допускаются лица, не имеющие медицинских противопоказаний, прошедшие инструктаж по технике безопасности и практическое обучение. Каждый работающий в противогазе должен знать рост своей лицевой части.

4.2 Противогаз должен быть технически исправным, а со времени даты последнего испытания страховочного пояса, клейменной на накладке ремня, должно пройти не более 12 месяцев.

4.3 Перед началом работы убедиться, что шланг опирается на скобу ремня предназначенной для этого гайкой, а не арматурой соединительной трубки, иначе при работе возможна разгерметизация стыка.

4.4 Во время работы необходимо следить, чтобы шланг и верёвка не скручивались, не запутывались и не были зажаты какими-либо предметами.

4.5 На всё время пребывания работающего в противогазе в загрязнённой зоне необходимо обеспечивать непрерывную подачу чистого воздуха при помощи воздуходувки, наблюдение за работающим, связь с ним при помощи сигнально-спасательной верёвки и готовность к оказанию помощи.

4.6 При повреждении воздуходувки воздух может забираться самовсасыванием, что даёт возможность работающему выйти из опасной зоны.

4.7 Целесообразно при работе в сложных условиях иметь наготове второй противогаз для оказания помощи работающему непосредственно в опасной зоне.

4.8 Электробезопасность со стороны электропривода воздуходувки обеспечивается двойной изоляцией двигателя, а работающего в противогазе дополнительно резиновыми воздухоподводящими шлангами.

4.9 При использовании электропривода противогаза следует руководствоваться «Правилами устройства электроустановок», «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей» и ГОСТ 12.2.013.0 - 91.

4.10 Запрещается:

 а) обслуживать воздуходувку без индивидуальных средств защиты в особо опасных в отношении опасности поражения людей электрическим током помещениях;

 б) эксплуатация электропривода в условиях воздействия капель и брызг, а также на открытых площадках во время дождя и снегопада.

 Во всех этих случаях рекомендуется переходить на ручной привод.

 4.11 Эксплуатация противогаза допускается только в установленном режиме работы с учётом специфики трудового процесса.
