Противогаз выпускается:

ПШ-20РВ – одноканальный с воздухоподводящим шлангом длиной 20 м;

В одноканальном противогазе работает один человек.

Чистый воздух для дыхания забирается за пределами загрязнённой зоны и ручной воздуходувкой по шлангам подаётся под лицевые части (шлем-маски), создавая под ними небольшое избыточное давление, благодаря чему обеспечиваются достаточно комфортные условия для дыхания, и исключается возможность подсоса загрязнённого воздуха. Выдох воздуха производится через клапан выдоха лицевой части.

Противогазы ПШ-РВ различаются: материалом, из которого сделан воздухоподводящий шланг – резинотканевый рукав или шланг ПВХ; лицевой частью ППМ или ШМП.

1.3 Область применения: работа в замкнутых ёмкостях, колодцах, отсеках и т. п. в самых различных областях хозяйственной деятельности.

При работе в емкостях не допускается длительный контакт резинотканевых шлангов противогаза с остатками нефтепродуктов в жидкой и жидко-капельной фазе.

3. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

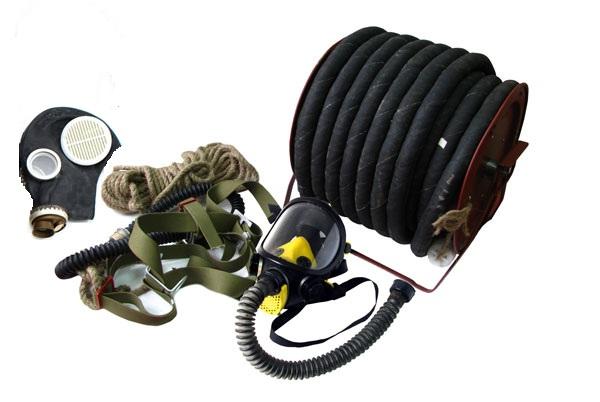

3.1 Противогаз одноканальный состоит из лицевой части, двух соединительных трубок, пояса страховочного, постоянного и съёмного шлангов, барабана и воздуходувки. Соединённые последовательно соединительные трубки и шланги образуют один воздуховод между лицевой частью и воздуходувкой.

3.2 Страховочный пояс состоит из ремня, лямок и сигнально-спасательной верёвки. На левой лямке с помощью угольника закреплена соединительная трубка, а на ремне с помощью скобы и гайки – шланг. Сигнально-спасательная верёвка привязана со стороны спины к лямкам пояса.

3.3 Воздуходувка представляет собой центробежный вентилятор с ручным приводом. Привод осуществляется рукояткой через повышающий редуктор.

3.4 Воздуходувка закреплена внутри барабана, а приводной вал для рукоятки выведен наружу.

3.5 Барабан установлен на подставке, снабжённой ручками для переноски.

3.6 Одноканальный противогаз ПШ-20РВ имеет один постоянный шланг длиной 20 м.

3.7 В положении транспортирования и хранения тарой для упаковки противогаза ПШ-20РВ служит барабан.

Внутрь барабана укладывают:

у противогаза ПШ-20РВ: полиэтиленовый мешок с лицевыми частями и руководством по эксплуатации, страховочный пояс в сборе с трубками, рукоятку воздуходувки;

На барабан у всех противогазов наматывают в два слоя постоянный шланг. На штуцер шланга навинчивают гайку и заглушку с завязками для крепления к щеке барабана.

В сумку укладывают смотанный в бухту съёмный шланг и страховочный пояс в сборе с трубками.

3.8 Чистый воздух ручной воздуходувкой забирается за пределами загрязнённой зоны и по шлангам подаётся под лицевую часть, создавая под ней небольшое избыточное давление, благодаря чему обеспечиваются достаточно комфортные условия для дыхания, и исключается возможность подсоса загрязнённого воздуха.

Выдох и сброс избыточного воздуха производится через клапан выдоха лицевой части.

Подача воздуха регулируется изменением частоты вращения рукоятки.

3.9 Для повышения безопасности работы служит страховочный пояс с сигнально-спасательной верёвкой.

4. МЕРЫ БЕЗОПАСНОСТИ ПРИ ПОДГОТОВКЕ ИЗДЕЛИЯ И ИСПОЛЬЗОВАНИИ

4.1 К работе с противогазом допускаются лица, не имеющие медицинских противопоказаний, прошедшие инструктаж по технике безопасности и практическое обучение. Каждый работающий в противогазе должен знать рост своей лицевой части.

4.2 Противогаз должен быть технически исправным, а со времени даты последнего испытания страховочного пояса, клейменной на накладке ремня, должно пройти не более 12 месяцев.

4.3 Перед началом работы убедиться, что шланг опирается на скобу ремня предназначенной для этого гайкой, а не арматурой соединительной трубки, иначе при работе возможна разгерметизация стыка.

4.4 Во время работы необходимо следить, чтобы шланг и верёвка не скручивались, не запутывались и не были зажаты какими-либо предметами.

4.5 На всё время пребывания работающего в противогазе в загрязнённой зоне необходимо обеспечивать непрерывную подачу чистого воздуха при помощи воздуходувки, наблюдение за работающим, связь с ним при помощи сигнально-спасательной верёвки и готовность к оказанию помощи.

4.6 При повреждении воздуходувки воздух может забираться самовсасыванием, что даёт возможность работающему выйти из опасной зоны.

4.7 Целесообразно при работе в сложных условиях иметь наготове второй противогаз для оказания помощи работающему непосредственно в опасной зоне.

4.8 Эксплуатация противогаза допускается только в установленном режиме работы с учётом специфики трудового процесса.
